冷链设备安装的精度与质量控制——京东云仓6号冷链物流仓储中心项目
冷库“心脏”的手术：安装质量差一毫，能耗差千里
作者：毛威
在冷链行业，有一个常被低估的真相：决定一座冷库未来二十年电费账单的，往往不是设备品牌，而是安装工艺。
同样一套高配机组，精细安装与粗放施工之间，长期能耗差可达 20%—35%。一台制冷量 739.6kW 的螺杆压缩机组，若因一根管道坡向错误导致回油不畅，压缩机的每一次启动，都在为这份“差不多”买单。
以京东云仓6号冷链物流仓储中心项目制冷工程为蓝本，该项目是覆盖 -20℃ 冻结物冷藏、-20℃/0~8℃ 变温冷藏及 10~15℃ 穿堂等全温区功能的大型冷链物流仓储枢纽，对照《冷库设计标准》《压力管道规范工业管道》（GB/T 20801）、《工业金属管道设计规范》（GB 50316）等现行规范，拆解冷链设备安装中那些“差一毫”的细节。
一、术前准备：设备与基础，来不得半点将就
冷库的制冷系统如同一台精密的心脏手术设备，术前核查是质量的第一道闸门。

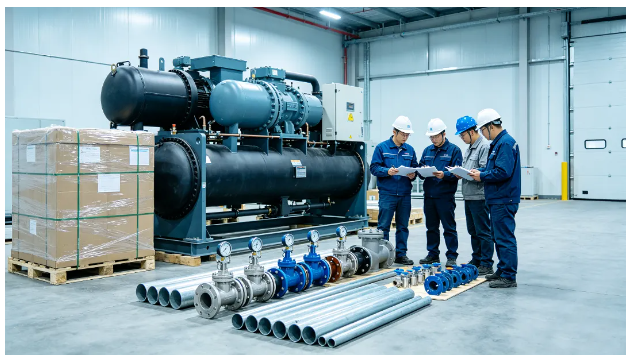

设备到场的“三重核对”。 按《氢氟氯、氢氟烃类制冷系统安装工程施工及验收规范》（SBJ14）要求，安装工作开始前，须具有压缩机及辅助设备的产品出厂合格证与使用说明书、阀门和仪表的产品出厂合格证、管材出厂质量证明书及制冷工艺施工图纸。核对设备的型号、规格、生产厂家与配套情况，无误后方可施工。

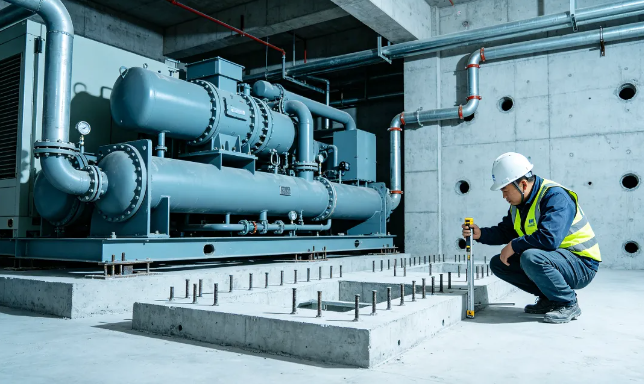

基础验收先行一步。 京东云仓6号项目图纸明确要求：机组、设备基础及地脚螺栓孔，须设备到现场后核对无误方可施工；土建施工时，须密切注意管道穿墙、穿楼板的孔洞位置及预埋吊点位置，要求准确、牢固。

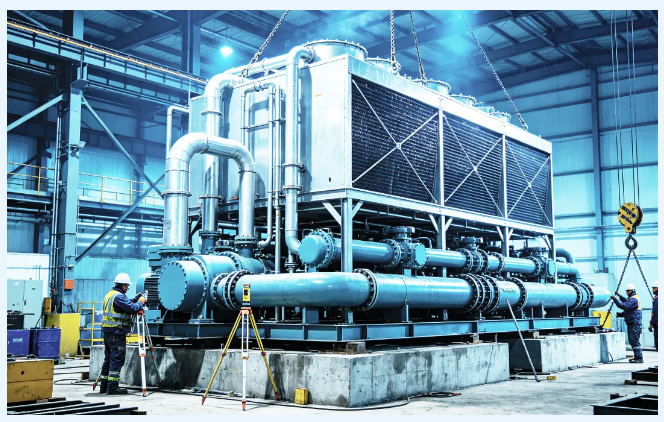

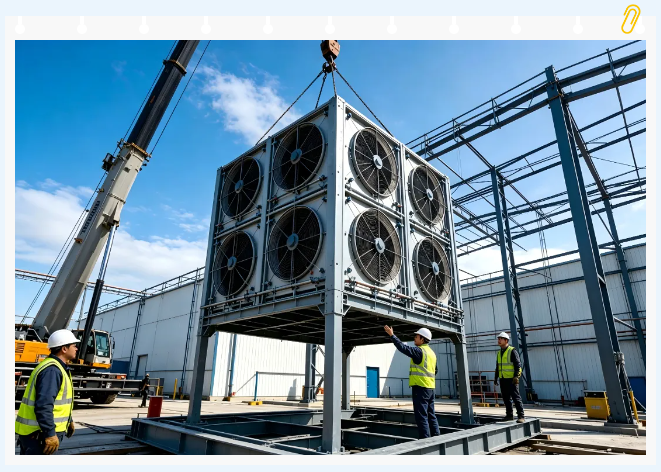

一组数据说明基础的重要性：该项目低温系统选用的 3000kW 蒸发式冷凝器，运行重量高达22.2 吨。基础的水平度与沉降控制稍有偏差，轻则换热不均，重则引起机组震动、管道应力集中——这些都是日后泄漏与效率下降的隐患。
二、心脏移植：压缩与冷凝单元的安装

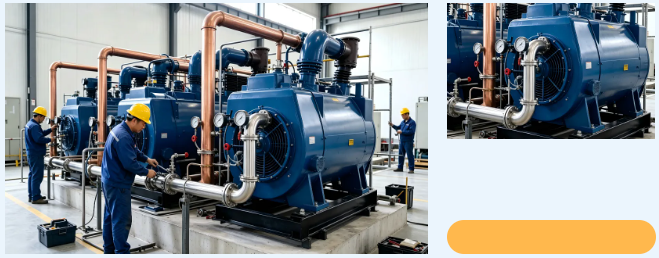

压缩机是冷库的“心脏”，它的安装精度，直接决定整座冷库的“脉搏”是否平稳。
水平与减震，缺一不可。 压缩机须水平安装在防震基础上，垫设橡胶防震垫或采用弹簧减震装置，降低运行震动对管线接口的破坏。基础平整度偏差应控制在 2‰ 以内，机房预留不小于设备宽度 1.5 倍的检修通道，并规划好通风路径，机房温度宜控制在35℃以下。

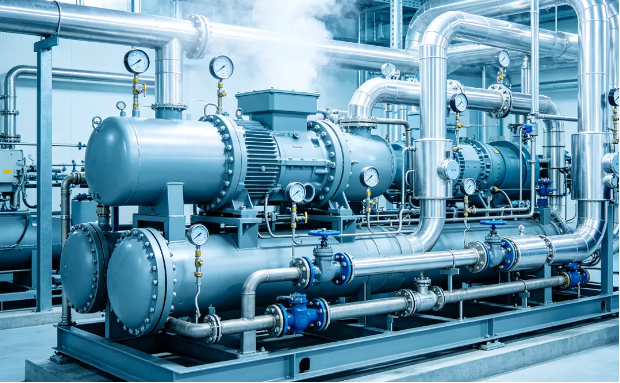

“接对每一根管”，比装好每一台机更难。京东云仓6号项目的高温、低温螺杆并联机组均自带虹吸罐、贮液器、经济器、油分离器、油冷却器、气液分离器及配套阀门、元件、传感器——设备一体化出厂，现场真正的考验在于管路对接：吸气管、湿回气管、供液管、热气管、排液管、泄压管、油冷却器排气管，各归其位，管径、材质、坡向均有严格规定（如 D219 吸气管采用 16MnDG 低温钢、D159 油分离器排气管采用 20# 钢）。
图纸还特别注明：低压循环桶泵机组部分管道的具体接法，应根据实际设备的回油方式确定。 这意味着，现场技术人员必须结合设备厂家资料做二次技术复核，而非照图搬管。
三、血管再造：制冷管道的精度之战
管道是冷库的“血管”。制冷剂在其中循环，稍有不畅，能耗与故障便随之而来。这是安装精度最集中，也最考验功力的战场。
管材与等级，按图索骥。 京东云仓6号项目规定：公称直径 DN25 以下管道选用紫铜管，质量应符合 GB/T 17791-2017《空调与制冷设备用铜及铜合金无缝管》；DN25 及以上选用 20# 无缝钢管，符合 GB/T 8163-2018《流体输送用无缝钢管》。制冷系统管道为 GC2 级工业管道，设计压力高压侧 2.5MPa（蒸发式冷凝）/3.0MPa（风冷冷凝）；阀门均采用氟专用阀门，公称压力不小于 2.5MPa，且不得含有铅和锡。
一管一码，质量可溯。 图纸中的管道编号规则值得借鉴：主项代号 + 物料代号（G-气体管、L－液体管）+ 顺序号，如 G0201-200 湿回气管、L0401-100 供液管。每一根管道都有唯一“身份证”，从材料、等级到连接方式全程可追溯。
坡度，是管道安装的“隐形规则”。 图纸附表一详细规定了各类管道的敷设坡向与坡度：压缩机排气管至油分离器水平管段坡向油分离器、与冷凝器相接的排气管坡向冷凝器、吸气管水平管段坡向低压循环桶、冷凝器至贮液器出液管坡向高压贮液器……并特别警示：“施工时注意管道坡度，防止气囊、液囊的产生。" 气体在液管中聚集形成“气囊”、液体在气管中积聚形成“液囊”，轻则降低制冷效率，重则引发液击、损坏压缩机。
焊接与探伤，以毫米论英雄。图纸要求：管道焊接采用氩弧焊封底、手工电弧焊盖面，或全部采用氩弧焊；支管道接管处应远离总管焊接点，管道焊接超过两次，应割去焊接部分重焊；水平管路采用异径偏心接头，输送气相介质时上平安装、液相介质时下平安装。质量检测方面：设计温度低于 -20℃ 的压力管道对接焊缝须 100% 射线检测，合格级别 Ⅱ 级；其余管道不少于 10% 射线检测，合格级别 Ⅲ 级；检测按 NB/T 47013-2015 执行，射线技术等级不低于 AB 级。
热胀冷缩，留给补偿。长度超过 50m 的直线管段，应设置伸缩补偿装置；管道与支吊架间、低温容器与基础间需增设经防腐处理的垫木。
四、保冷层管理：保冷层，冷库的“皮肤”
保冷层是冷库的“皮肤”，也是漏冷的“重灾区”。行业共识是：冷库大半能耗损耗，都源于施工时不起眼的保冷疏漏。
材料与厚度，按图施工。 京东云仓6号项目规定：管道保冷采用防火等级 B1 级、导热系数 0.024W/(m·K) 的保冷材料，保冷层外包 0.5mm 厚花纹铝板保护层；热气融霜管道包裹 75mm 厚岩棉保温层，冷间内制冷管道包裹 50mm 厚聚氨酯保冷层；绝热施工应符合 GB/T 8175-2008《设备及管道绝热设计导则》与 GB 50126-2008《工业设备及管道绝热工程施工规范》。
细节，才是保冷的胜负手。 图纸中的几条规定，字字千金：
• 自动阀门应采用可拆卸式保冷结构，保冷盒上至阀杆密封处、下至阀体最低点；导阀及电磁执行器部分留出以便检修和调节；阀门应安装于水平管段上，阀头（执行器）朝上；截止阀及节流阀做保冷，但须留出阀杆以备调节；
• 过滤器做保冷，但须留出检修口以便清洗滤芯；
• 用于观察、测量的仪表及阀门手轮，禁止包入保冷层；
• 严禁将需要保冷的容器上的阀门、压力表及管件埋入容器保冷层内；
• 穿过墙体或楼板等处的保冷管道，保冷结构不得中断；穿墙处应按设计要求做好连续的保冷隔热、隔汽及防火封堵；
• 保冷施工应在防腐处理结束后进行，顺序不可颠倒。
冷桥，是保冷的头号敌人。穿墙管线、管道支架、吊杆等金属构件若直接贯通保冷层，就会成为热量传入的“捷径”，导致局部结霜结冰、墙面常年结露、制冷负荷持续攀升。合格的做法是：穿库板处采用保冷封堵隔热套管，金属支架加装隔热垫片或套管（支吊架保冷层长度不应小于保冷层厚度的4倍，厚度不应小于邻近保冷层厚度的1/2且不小于40mm），彻底阻断冷桥。
五、神经中枢：自控系统，越智能越较真
现代冷库的自控系统，如同人的神经中枢。安装偏差一寸，运行误判千里。
京东云仓6号项目采用智能化、自动化控制系统：温度传感器检测冷间温度变化，自动开停机组；系统压力传感器检测负荷变化与外部条件变化，自动进行调节和运行。 压缩机组全自动控制包括根据信号自动开停机，并设有吸气压力过低、排气压力过高、油压差及电机过载等安全保护；压缩机组与冷风机均可实现自动/手动控制模式转换。

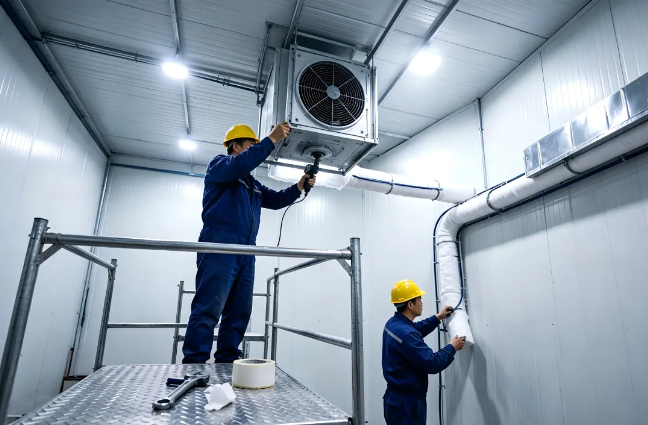

需要特别强调的是传感器的安装位置：库温探头应避开风机直吹、库门口及冷风口，安装在货物储存区域。探头位置偏差会造成温控误判——机组要么频繁启停，要么持续满负荷运行，电费就在这些“误判”中悄悄流失。
六、竣工体检：试压、抽真空与防腐保冷
手术做得好不好，最终要看“体检报告”。
顺序不能乱。 制冷设备及管道的防腐工程施工，应在制冷系统整体安装施工完成、系统压力与严密性试验合格后进行；保冷工程施工，应在防腐处理结束后进行。
真空度，是泄漏与干燥的试金石。 图纸规定：系统抽真空 4h 以上，直至水分指示器颜色达到标定的深绿色，再保持 24h 真空度，系统绝对压力回升不大于 0.5kPa 为合格。一次到位的试压检漏，胜过事后无数次返工。
结语
冷链行业有句老话：“三分设备，七分安装。”
差一毫的坡向、漏一处的保冷、省一道的探伤，最终都会以电费、故障和货损的形式，连本带利地还回来。而认真对待每一个毫米的团队，收获的是一座二十年稳定运行的冷库，和一份逐年下降的能耗账单。
以京东云仓6号冷链物流仓储中心项目为例：从 -30℃ 蒸发温度下 18 组双翅片铝排管的液泵多倍循环，到 2℃ 直接膨胀供液的穿堂冷风机；从 GC2 管道的每一道焊口，到保冷层的每一道接缝——标准，从未缺席。
质量，从来不是验收时的一纸报告，而是安装时的一毫一厘。
主要引用规范：GB 50316-2000(2008年版）《工业金属管道设计规范》、GB/T 20801.2/4《压力管道规范 工业管道》、GB/T 8163-2018《流体输送用无缝钢管》、GB/T 17791-2017《空调与制冷设备用铜及铜合金无缝管》、SBJ14《氢氟氯、氢氟烃类制冷系统安装工程施工及验收规范》《冷库设计标准》《冷库施工及验收标准》、GB 50126-2008《工业设备及管道绝热工程施工规范》、GB/T 8175-2008《设备及管道绝热设计导则》、GB/T 24919《工业阀门 安装使用维护一般要求》、NB/T 47013-2015《承压设备无损检测》、91SB7-1(2006）《建筑设备施工安装通用图集》
